涡街流量计安装条件和示意图来咯,确定不了解下

开封涡街流量计安装条件和示意图来咯

1.流量计水平或垂直安装(流体的方向自下而上)在于其公称通经响应的管道上

2.流量计上游和下游应配置一定的直管段,其长度应满足表3.1的要求

3.在流量计的上游则不应设置流量调节阀

4.如上游直管段长度不能满足表3.1的要求,建议用户在上游侧管道中安装整流器

5.烟道插入式由于采用特殊结构的探头,可放宽对前后直管段的要求,前后直管段≥1D。

6.若管道要缩径,其直管段与渐变管的长度应满足图3.1的要求

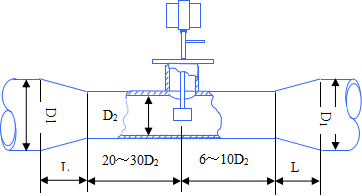

图3.1流量计缩管安装示意图
